Компьютерный измерительный комплекс
Выполнено в 1998 г.
Этот комплекс первоначально был разработан для укомплектования экспортируемой высокоэнергетической импульсной лазерной установки средствами контроля ее основных выходных параметров. К числу этих параметров относились:
- энергия импульса излучения;
- длительность импульса излучения;
- расходимость пучка излучения.
Центральным элементом комплекса был компьютер, в системный блок которого были встроены платы цифровой обработки выходных сигналов первичных преобразователей и телекамеры. Один из преобразователей обеспечивал измерение энергии, а другой формы импульса. Телекамера регистрировала распределение в фокусе собирающей оптической системы, т.е. обеспечивала измерение диаграммы направленности пучка излучения.

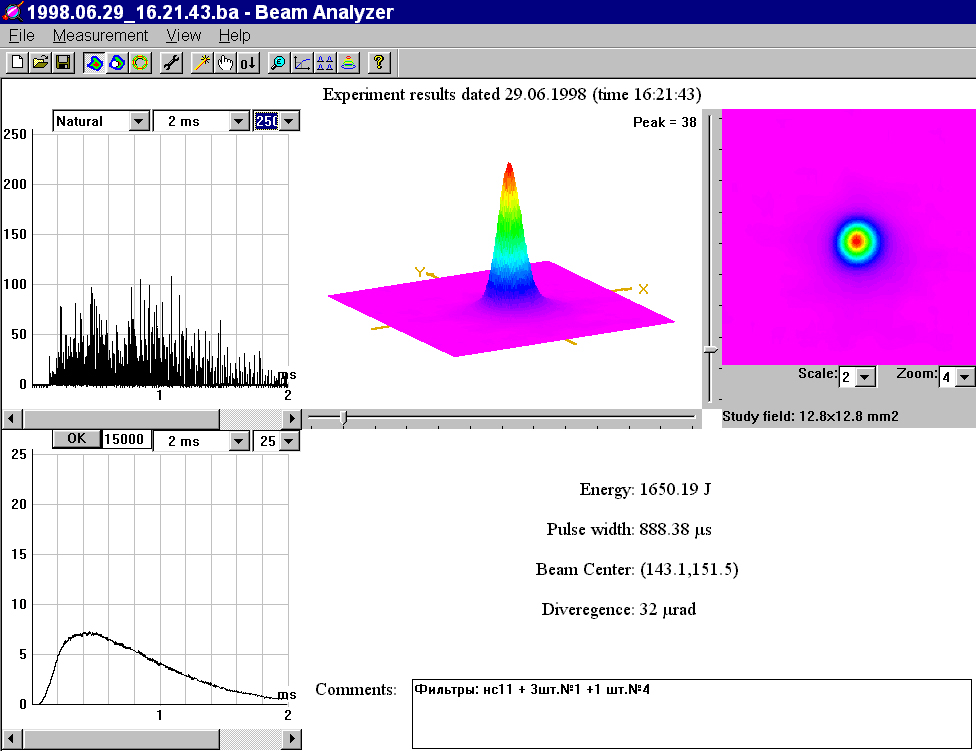

Выходные сигналы первичных преобразователей и телекамеры после оцифровки автоматически фиксировались на жестком диске компьютера, затем обрабатывались по заданной программе и результаты обработки отображались на экране компьютера в виде протокола. Ниже приведено изображение реального протокола по результатам, полученным при измерении параметров одного из импульсов излучения. Особенностью данного комплекса было то, что форма импульса отображалась в двух вариантах: в натуральной с характерными для свободной генерации пичками и в сглаженной, пригодной для измерения длительности импульса. Сглаживание осуществлялось за счет скользящего усреднения отсчетов.

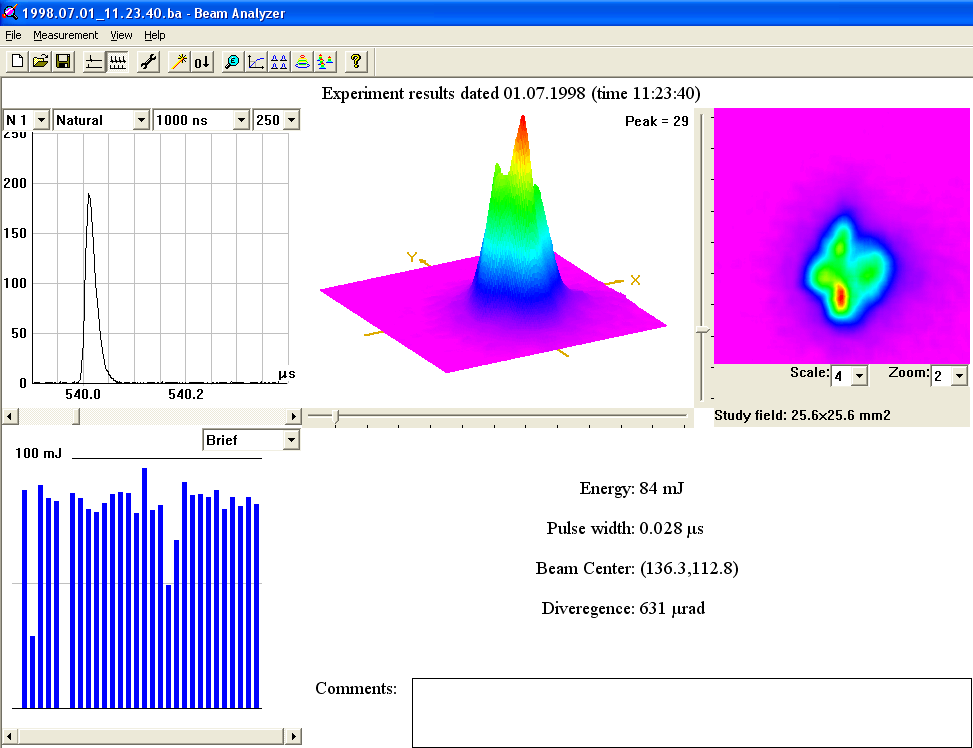

Этот комплекс был впоследствии изготовлен в нескольких экземплярах с различными первичными преобразователями, и с различным программным обеспечением, учитывающим, например, частотный характер следования импульсов. Ниже изображен реальный протокол регистрации информации в случае частотного пуска. Слева внизу приведена гистограмма изменения энергии излучения от импульса к импульсу.
